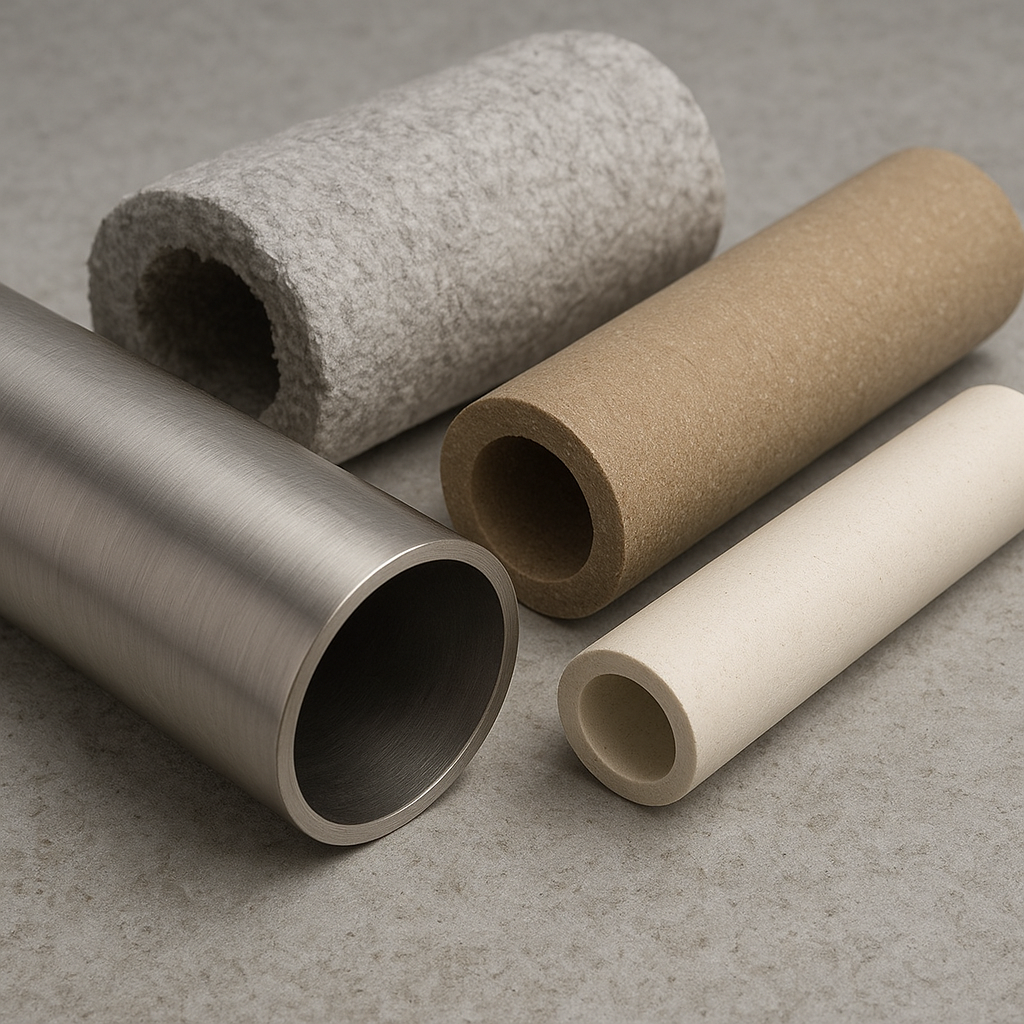

Rury pracujące w warunkach podwyższonej temperatury występują w wielu gałęziach przemysłu: energetyce, petrochemii, hutnictwie czy przemyśle cementowym. Wybór odpowiednich materiałów wpływa na bezpieczeństwo eksploatacji, trwałość instalacji i koszty utrzymania. W artykule omówione zostaną wymagania stawiane materiałom do rur wysokotemperaturowych, przegląd najczęściej stosowanych stopów metalicznych i niemetalicznych, a także metody ochrony przed degradacją i wskazówki projektowe ułatwiające dobór materiałów do konkretnych zastosowań.
Wymagania i mechanizmy degradacji w warunkach wysokiej temperatury
Rury pracujące w wysokich temperaturach muszą sprostać kombinacji czynników mechanicznych, chemicznych i termicznych. Najważniejsze wymagania obejmują: wytrzymałość na creep (pełzanie), odporność na utlenianie i korozyjne działanie czynników chemicznych (np. SO2, H2S, chlorki), odporność na zmęczenie termiczne oraz dobrą spawalność i obrabialność. W praktyce występują następujące mechanizmy degradacji:
- Pełzanie (creep) prowadzące do odkształceń plastycznych przy długotrwałym działaniu naprężeń w wysokiej temperaturze.
- Utlenianie i tworzenie warstw tlenków, które mogą odłamywać się i powodować erozję wewnętrznych powierzchni rury.
- Korozja przyspieszona przez agresywne atmosfery lub media, w tym korozja wżerowa i pęknięcia międzykrystaliczne.
- Pękanie korozyjno-odmękowe (SCC) wywołane jednoczesnym działaniem naprężeń i środowiska korozyjnego.
- Zmęczenie termiczne spowodowane cyklami nagrzewania i chłodzenia.
Projektant musi uwzględnić te mechanizmy przy doborze materiału oraz analizie warunków pracy: temperatury roboczej, ciśnienia, składu medium oraz przewidywanego czasu eksploatacji.
Metale i stopy często stosowane w rurach wysokotemperaturowych
W praktyce dominują stopy żelazowe (różne gatunki staly) oraz stopy niklowe i kobaltowe do zastosowań ekstremalnych. Poniżej omówiono kluczowe rodziny materiałów i ich zastosowania.
Austenityczne stale nierdzewne
Austenityczne stale (np. 304, 316, 321, 310) są powszechnie stosowane tam, gdzie wymagane jest połączenie korozoodporności i plastyczności w temperaturach średnich do wysokich. Zawartość chromu i nikiela zapewnia odporność na utlenianie i korozję. Stale takie są dobre do temperatur do około 600–800°C, przy czym dla dłuższej eksploatacji w wyższych temperaturach preferuje się gatunki zawierające stabilizatory (np. tytan w 321) lub dodatki molibdenu (316) zwiększające odporność na korozję wżerową.
Stale ferrytyczne i martenzytyczne
Stale ferrytyczne (np. 446) wykazują lepszą odporność na utlenianie w wyższych temperaturach dzięki większej zawartości chromu, ale mają ograniczoną odporność na pełzanie w porównaniu do austenitycznych. Stale martenzytyczne oferują wyższą wytrzymałość, ale są mniej odporne na korozję i podatne na kruchość przy nieodpowiednim hartowaniu.
Stopy niklowe i nadstopowe (superalloys)
Dla temperatur powyżej 700–800°C często stosuje się stopy na bazie nikiela (np. Inconel 600, 625, 718, Hastelloy) oraz stopy kobaltu. Charakteryzują się doskonałą odpornością na pełzanie, utlenianie i korozję w agresywnych środowiskach. W elektrowniach, przemysłowych piecach i instalacjach petrochemicznych stosuje się je tam, gdzie stal nie daje wystarczającej trwałości. Wadą jest wysoka cena oraz trudniejsza obróbka i spawanie w porównaniu do stali węglowych.
Materiały żaroodporne i niklowe do instalacji ekstremalnych
Do bardzo wysokich temperatur (powyżej 900°C) stosuje się specjalne stopy żaroodporne oraz superstopy zawierające molibden, nikiel i inne dodatki stopowe, które stabilizują strukturę przy długotrwałym oddziaływaniu temperatury. Stopy te wykazują minimalne odkształcenia pełzowe i tworzą ochronne warstwy tlenkowe o dobrej przyczepności.
Żeliwo i stopy żelaza z wysoką zawartością węgla
W mniej krytycznych zastosowaniach, gdzie występuje wysoka temperatura lecz niższe ciśnienie lub mniejsze wymagania mechaniczne, stosuje się różne gatunki żeliwa wytrzymałego i odpornego na ciepło. Żeliwa są tańsze, ale mają ograniczoną udarność i elastyczność oraz gorszą odporność na pełzanie w porównaniu do stopów żelaznych niskowęglowych.
Materiały niemetaliczne, powłoki i izolacje
Oprócz metali, istotną rolę odgrywają materiały niemetaliczne i powłoki ochronne. Ich zastosowanie może znacznie wydłużyć żywotność rur lub pozwolić na wykorzystanie tańszych stopów bazowych.
Ceramika i wyłożenia ogniotrwałe
W środowiskach silnie utleniających i abrazyjnych używa się ceramiczne wyłożenia rur oraz wkładek z materiałów ogniotrwałych. Ceramika oferuje doskonałą odporność na ścieranie i temperaturę, ale jest krucha i trudna do połączenia z metalowymi końcówkami. Stosuje się ją tam, gdzie korozja chemiczna i zużycie mechaniczne są dominujące.
Powłoki metaliczne i chemiczne
Techniki takie jak aluminizacja, chromowanie, napylanie plazmowe czy nakładanie powłok ceramicznych umożliwiają ochronę powierzchni rury przed utlenianiem, korozją i erozją. Powłoki mogą być aplikowane na rury ze stali węglowej, co zmniejsza koszty przy zachowaniu wymaganej odporności. Ważne jest zapewnienie dobrej przyczepności i kompatybilności termicznej powłoki z podłożem.
Kompozyty i materiały węglowe
W niektórych zastosowaniach wykorzystuje się kompozyty włókniste lub rury z grafitu, które charakteryzują się niską przewodnością cieplną oraz odpornością chemiczną. Kompozyty mają jednak ograniczoną wytrzymałość mechaniczną i nie nadają się do aplikacji wysokociśnieniowych bez odpowiedniej konstrukcji wspornej.
Izolacje termiczne i uszczelnienia
Skuteczna izolacja cieplna (wełna mineralna, materiały ceramiczne, pianki wysokotemperaturowe) ogranicza straty ciepła i chroni konstrukcję przed przegrzaniem. Uszczelki i materiały do łączeń muszą wytrzymywać temperatury pracy i nie mogą ulegać rozkładowi ani pęknięciom pod wpływem ścisku i różnicowym rozszerzaniu termicznym.
Spawanie, obróbka i kontrola jakości
Procesy łączenia rur wysokotemperaturowych, obróbka cieplna i kontrola jakości są kluczowe dla zachowania właściwości materiałów. Poniżej najważniejsze zagadnienia.
- Spawanie: wybór spoiwa i technik spawalniczych wpływa na odporność na pełzanie i korozję spoiny. Niektóre stopy wymagają pre- i postheatingu, kontrolowanego chłodzenia oraz zastosowania osłon gazowych.
- Obróbka cieplna: staranne wyżarzanie i stabilizacja mikrostruktury (np. obróbka stabilizująca w stalach austenitycznych) zmniejsza ryzyko pęknięć międzykrystalicznych.
- NDT (badania nieniszczące): badania penetracyjne, ultradźwiękowe, radiograficzne i badania magnetyczno-proszkowe są standardem przy odbiorze i w trakcie eksploatacji rur wysokotemperaturowych.
Słabe spoiny lub niewłaściwe procedury spawalnicze mogą znacząco skrócić żywotność instalacji, zwłaszcza w warunkach wysokich temperatur i naprężeń.
Dobór materiału — kryteria i praktyczne wskazówki
Dobór materiału do rury wysokotemperaturowej powinien być wynikiem analizy wielu parametrów. Poniżej kluczowe kryteria:
- Temperatura pracy i przewidywany czas eksploatacji — determinuje konieczność stosowania stopów odpornych na pełzanie i utlenianie.
- Rodzaj medium — czynniki korozyjne (kwaśne gazy, chlorki, siarka) wpływają na wybór stopów odpornych chemicznie.
- Ciśnienie i wymagania mechaniczne — niektóre kompozyty lub ceramika nie nadają się do wysokociśnieniowych linii.
- Warunki termiczne — cykliczne nagrzewanie/chłodzenie wymaga materiałów o dobrej odporności na zmęczenie termiczne.
- Koszty życiowe — uwzględnienie kosztu materiału, obróbki, powłok ochronnych i kosztów konserwacji.
- Możliwości naprawy i dostępność materiału — standardowe gatunki ułatwiają późniejsze naprawy i wymianę odcinków.
W praktyce często stosuje się strategię hybrydową: ekonomiczne rury stalowe zewnętrzne z wewnętrzną powłoką ochronną lub wkładami ceramicznymi w miejscach szczególnie narażonych na korozję i zużycie.
Normy, badania i prognozowanie żywotności
Dobór i dopuszczenie materiałów często musi być zgodne z międzynarodowymi i krajowymi normami (np. ASME, EN, ISO). Normy określają wymagania dotyczące badań materiałowych, próbek spoin, badań mechanicznych i kryteriów odbioru. Dodatkowo, metody prognozowania żywotności (analiza pełzania, FEA, analiza zmęczeniowa) pozwalają na przewidywanie czasu bezpiecznej pracy rury w zadanych warunkach.
Monitoring i diagnostyka
Regularny monitoring stanu rur (pomiary grubości ścianki, analiza składu korozyjnego, przeglądy NDT) umożliwia wcześniejsze wykrycie degradacji i decyzje o remoncie lub wymianie. W krytycznych instalacjach stosuje się czujniki temperatury i naprężeń oraz systemy predykcyjne oparte na modelach zużycia.
Trendy i kierunki rozwoju
W obszarze materiałów do rur wysokotemperaturowych obserwuje się kilka istotnych trendów:
- Rozwój powłok funkcjonalnych o wysokiej przyczepności i elastyczności termicznej, które pozwalają wykorzystać tańsze materiały bazowe.
- Badania nad stopami o wysokiej entropii oraz nowymi superstopami, które mogą oferować lepszy kompromis między odpornością na pełzanie a kosztami.
- Zastosowanie technik przyrostowych (druk 3D) do napraw i wytwarzania skomplikowanych części z materiałów trudno obrabialnych.
- Zaawansowane modele prognostyczne i sensoring w celu predykcji awarii i optymalizacji prac konserwacyjnych.
Postęp w tych obszarach pozwala na zwiększenie efektywności i niezawodności instalacji pracujących w surowych warunkach temperaturowych, jednocześnie ograniczając koszty całego cyklu życia urządzeń.
